La máquina, y por qué son dos
Un gunitado por vía húmeda necesita dos equipos trabajando a la vez: una bomba que mueva el hormigón y un compresor que le dé la velocidad en la boquilla. Tenemos los dos, y no los alquilamos por días.
- SistemaBomba de tornillo para vía húmeda
- MotorGasolina, Stage V
- Peso750 kg
- TransporteRemolcable con carné B

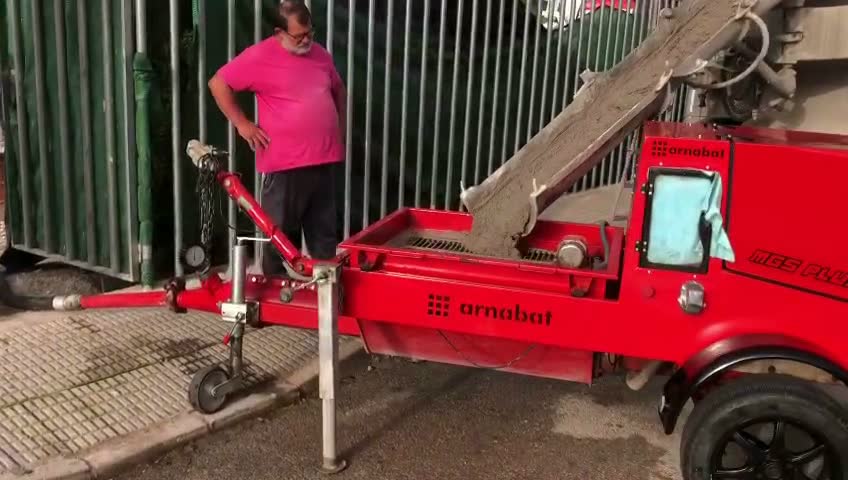

Arnabat MGS Compact GAS Stage V
Es una bomba de tornillo pensada para proyección por vía húmeda. Va sobre remolque de un eje, con motor de gasolina que cumple la normativa europea de emisiones Stage V, y se puede transportar con carné B.
Lo práctico de eso último es que llega a sitios donde no entra un camión bomba: fincas, patios, caminos de tierra y obras de acceso estrecho.
| Sistema | Bomba de tornillo para vía húmeda |
|---|---|
| Motor | Gasolina, Stage V |
| Peso | 750 kg |
| Transporte | Remolcable con carné B |
| Uso previsto | Proyección de gunita por vía húmeda |
Publicamos solo lo que hemos podido verificar de este modelo concreto. La ficha del fabricante para esta variante remite a la de otro equipo de la misma familia, así que no atribuimos aquí caudales ni presiones que no podamos sostener. Si necesita esos datos para un pliego, se los damos por escrito con la ficha del fabricante delante.
Qué hace cada uno
Es la parte del proceso que casi ninguna web explica, y es justo la que decide si un gunitado sale bien.

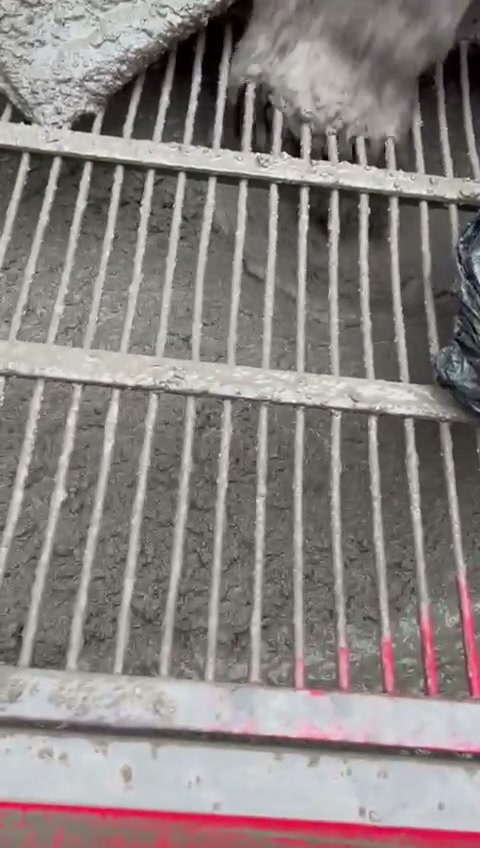

La bomba impulsa el hormigón ya amasado por la manguera hasta la boquilla. Nada más. Si solo hubiera bomba, por el extremo saldría una masa cayendo.
El compresor inyecta aire justo en la boquilla. Ese aire dispersa el chorro y lo lanza contra el soporte a una velocidad tal que el propio impacto compacta el material. Ahí está toda la técnica: no hay vibrador, hay velocidad.
El aire también arrastra el acelerante hasta la boquilla, que es donde se añade en los procesos húmedos.
Cifras de referencia del sector
No son de nuestra máquina: son los órdenes de magnitud con los que se trabaja, para que pueda comparar presupuestos con criterio.
| Presión de trabajo de una gunitadora | 4 a 7 bar |
|---|---|
| Aire en boquilla, vía húmeda | 4 a 5 bar |
| Rendimiento de proyección | 2 a 12 m³/h, hasta 20 en equipos grandes |
| Superficie por jornada | 80 a 150 m², más de 200 en condiciones óptimas |
| Capacidad de tolva habitual | 50 a 150 litros |
| Boquillas | 10 a 15 mm en morteros finos; 25 a 35 mm en hormigón estructural |
Preguntas
¿Por qué hace falta un compresor si ya hay una bomba?
Porque hacen cosas distintas. En vía húmeda la bomba mueve el hormigón por la manguera, y el aire comprimido entra solo en la boquilla, para dispersar el chorro y darle la velocidad con la que se compacta contra el soporte. Sin compresor, la bomba lo único que haría sería verter hormigón por el extremo de un tubo.
En vía seca el aire hace además el transporte: mueve la mezcla seca por la manguera. Allí el compresor no es un accesorio, es el motor del sistema, y por eso consume mucho más.
¿Cuánto aire hace falta?
Se calcula por obra, no se copia de un catálogo. Las guías técnicas insisten en dedicar un estudio específico al caudal, y a la longitud y el diámetro de la manguera.
Como orden de magnitud, en vía seca se habla de caudales del orden de diez a veinte metros cúbicos por minuto, y en vía húmeda de flujo denso bastante menos, porque el aire solo trabaja en la boquilla. Las presiones de trabajo habituales de una gunitadora están entre 4 y 7 bar, y el parámetro recomendado de aire en boquilla para vía húmeda es de 4 a 5 bar.
¿Cómo se sabe si el equipo está bien?
Hay dos comprobaciones de campo que se hacen antes de empezar y que cuestan un minuto. Conectando las mangueras a un compresor con manómetro, si marca una presión superior a la normal es que las mangueras están sucias. Y abriendo solo el aire, si el abanico sale débil es que no hay presión suficiente.
¿Alquilan la máquina?
No. Trabajamos con ella, con nuestro equipo. Alquilar una gunitadora a quien no gunita a diario es la forma más rápida de que salga mal: el rebote y la calidad dependen sobre todo del oficio de quien lleva la boquilla, no del modelo de la bomba.
