Qué es el gunitado
Poner en obra hormigón o mortero proyectándolo con aire a presión a través de una manguera, a gran velocidad, contra un soporte. Esa es la definición, y de ella salen todas sus ventajas.
- Velocidad90 a 120 m/s
- CompactaciónPor impacto, sin vibrador
- EncofradoNo hace falta
- NormaUNE-EN 14487
La clave está en la velocidad
El hormigón convencional se vierte y luego se compacta con un vibrador. El proyectado no necesita compactación posterior porque lo compacta el propio impacto. En vía seca de alta velocidad se citan velocidades de partícula del orden de 90 a 120 m/s.
De ese hecho físico salen las tres propiedades que se le pueden atribuir sin exagerar: compacidad alta, adherencia al soporte y no necesita encofrado. Y de las tres, la última es la que cambia lo que se puede construir: formas libres, pendientes, bóvedas y trabajo por encima de la cabeza.
La contrapartida también viene de la velocidad: parte del material rebota y cae. Se llama rebote o rechazo, es inevitable, y su cuantía depende sobre todo de la vía elegida y de la habilidad de quien lleva la boquilla.
Gunita, gunitado, hormigón proyectado y shotcrete
Hay dos sistemas de nomenclatura y los dos son correctos en su ámbito. Confundirlos es el error que un ingeniero detecta a la primera.
En España, manda el árido
| Término | Árido máximo |
|---|---|
| Mortero proyectado, o gunita | hasta 8 mm |
| Hormigón proyectado | más de 8 mm, normalmente 12 o 16 |
Lo sostienen dos fuentes independientes del sector: la guía del Instituto Español del Cemento y la documentación técnica de Sika. Gunitar es el verbo, y vale para los dos materiales y para las dos vías.
En inglés, manda el proceso
Para la American Shotcrete Association, shotcrete es el término general que cubre vía seca y vía húmeda, y gunite se refiere específicamente a la vía seca, donde el agua se inyecta en la boquilla justo antes de aplicar.
Por eso, si lee que «la gunita es la vía seca», está leyendo una traducción del uso americano. En España las dos vías se usan tanto con mortero como con hormigón, y ninguna fuente española sostiene esa equivalencia.
Qué se construye con esto
La lista es más larga de lo que la gente supone, y las piscinas son solo el extremo más conocido.
| Túneles y obra subterránea | Sostenimiento y revestimiento |
|---|---|
| Minería | Galerías y sostenimiento en profundidad |
| Taludes y laderas | Protección frente a erosión y desprendimientos |
| Muros y pantallas | Contención, pilotes, micropilotes, pozos |
| Refractarios | Hornos, plantas de proceso, incineradoras |
| Chimeneas y conductos | Revestimientos resistentes a ataque químico |

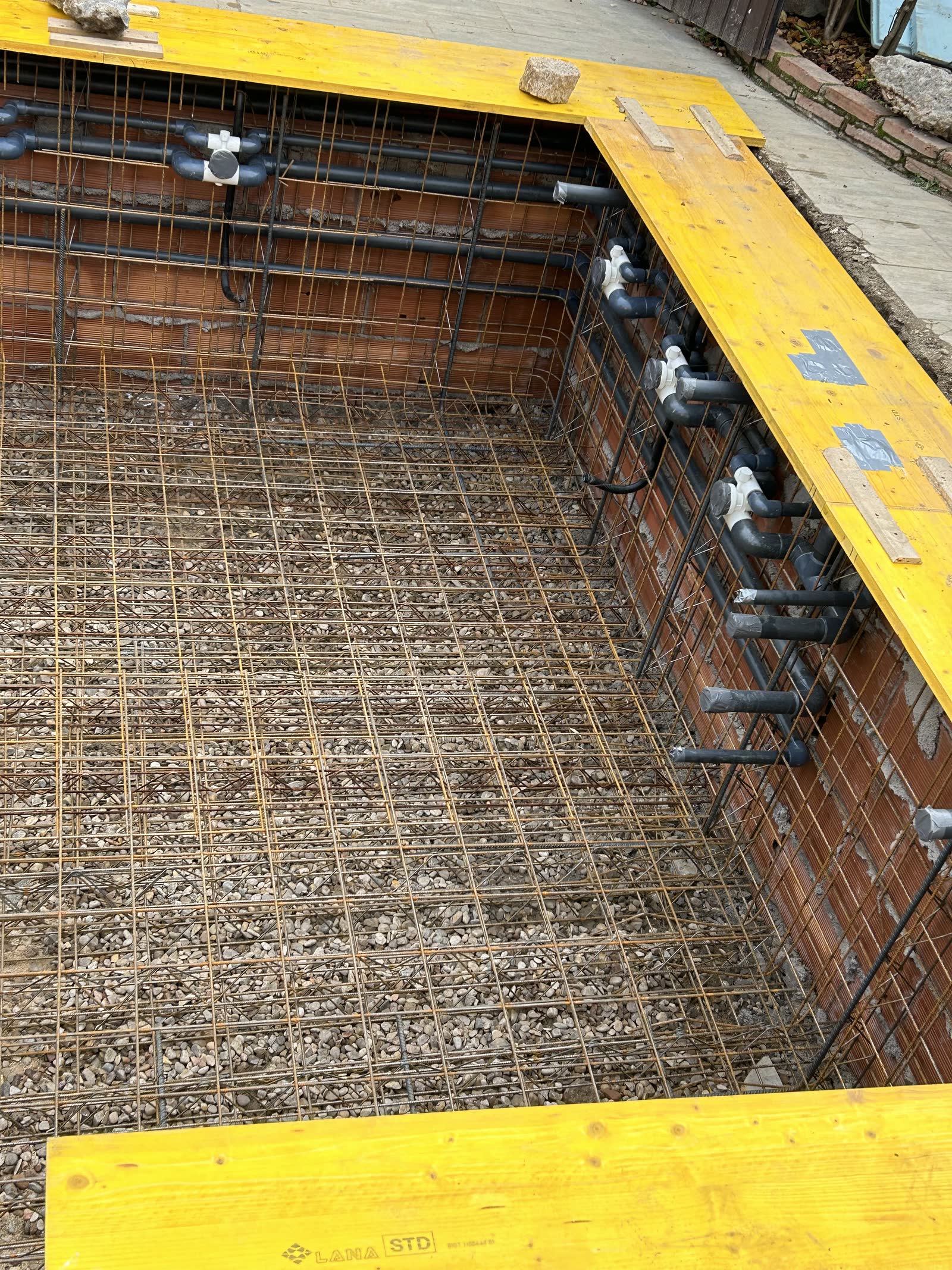

| Piscinas y spas | Vaso monolítico de cualquier forma |
|---|---|
| Depósitos y balsas | Estanqueidad sin lámina |
| Canales y acequias | Revestimiento de gran desarrollo |
| Refuerzo estructural | Pilares, forjados, muros, rehabilitación |
| Rocalla y ambientación | Parques temáticos, zoos, roca artificial |
| Protección contra incendios | Recubrimiento de estructura |
Qué normas lo regulan
Conviene saberlo si va a contratar, porque es lo que le permite exigir.
| UNE-EN 14487-1:2023 | Definiciones, especificaciones y conformidad. Aplica a vía seca y a vía húmeda. Anula la edición de 2008 |
|---|---|
| UNE-EN 14487-2:2008 | Ejecución. En vigor, confirmada en 2023 |
| Serie EN 14488 | Ensayos, en siete partes: muestras, resistencia del hormigón joven, flexión con fibras, adherencia, absorción de energía, espesor y contenido de fibras |
| Código Estructural (RD 470/2021) | Su Anejo 9 trata el hormigón proyectado estructural. Son recomendaciones, no articulado exigible en el mismo grado. Derogó la EHE-08 |
Preguntas
¿Gunita y hormigón proyectado son lo mismo?
En el uso técnico español, lo que los separa es el tamaño máximo del árido: hasta 8 mm es mortero proyectado, que es lo que se llama gunita; por encima, y normalmente con 12 o 16 mm, es hormigón proyectado. Gunitar es el verbo de la puesta en obra y sirve para los dos.
¿Por qué en inglés significa otra cosa?
Porque allí la frontera la marca el proceso y no el árido: gunite es concretamente la vía seca e shotcrete es el término general. Además Gunite fue una marca registrada, y el término shotcrete nació precisamente para sustituirla. Por eso una traducción literal de un texto americano introduce una definición que en España no se usa.
¿Es más resistente que el hormigón normal?
Circula esa afirmación y conviene matizarla. Lo que sí está documentado es que la compactación por impacto elimina huecos y da una masa densa y bien adherida al soporte, y que en aplicaciones estructurales se trabaja con resistencias características del orden de 30 a 35 MPa. De ahí a decir que es «muy superior» al hormigón de planta hay un salto que las fuentes técnicas no dan, y menos aún en vía húmeda, que se amasa precisamente en planta.
¿Quién lo inventó?
La técnica es antigua: el término inglés shotcrete lo usa el ACI desde al menos 1967, y antes existía como marca registrada. Lo que ha cambiado en las últimas décadas es la vía húmeda, que ha ganado terreno por rendimiento y control de calidad.
